Черепичные солнечные батареи – основные преимущества

sdr

sdr

Технология производства черепичных солнечных батарей представляет собой чрезвычайно интересную разработку соединения фотоэлементов, у которой есть несколько преимуществ по сравнению со стандартными солнечными батареями, а именно: более низкие омические потери, лучший коэффициент использования площади, более низкая температура при обработке, более низкая рабочая температура, что приводит к увеличению выработки электроэнергии, а также к повышению эстетики внешнего вида благодаря отсутствию видимых шин и ленточных проводников.

1) Для производства черепичных солнечных батарей обычный фотоэлемент разрезается на 3-6 полос (так называемых черепиц), которые впоследствии собираются в стринги путем соединения фронтальной части каждой черепицы с тыльной частью следующей черепицы при помощи подходящего электропроводящего клея, нанесенного на поверхность черепицы трафаретной печатью.

При таком методе соединения отдельных полос друг с другом отпадает необходимость использования токосъемных проводников, что в свою очередь, позволяет максимально увеличить эффективную площадь солнечной батареи, гарантируется непрерывность электрического потока вдоль всего стринга и обеспечивается достаточная механическая прочность, чтобы избежать отслоений в процессе изготовления солнечной батареи и в течение всего её срока службы. При этом электропроводящий клей предлагает жизнеспособное решение, основанное на доказанной надежности в других областях, но который пока еще не нашел широкого применения в фотоэлектрических технологиях, говорится в исследовании Shingling technology for cell interconnection, проведенном Институтом солнечно-энергетических систем Фраунгофера ISE еще в 2018 году.

2) Разрезание фотоэлемента на n-количество полос дает уменьшение тока короткого замыкания (Isc) примерно на 1/n, потому что активная область каждой полосы составляет 1/n от первоначального фотоэлемента; в то же время у такой черепицы лучше соотношение контурная поверхность/площадь, чем у стандартного фотоэлемента со сколотой границей разреза, что приводит к потенциальным рекомбинационным потерям на вновь образованных ребрах. Таким образом, омические потери уменьшаются на 1/n2, что обеспечивает значительные преимущества с точки зрения выходной мощности солнечной батареи и снижения рабочей температуры. В свою очередь это приводит к более высокой выработке солнечной электроэнергии.

3) По сравнению с традиционной технологией пайки проводников на фотоэлементы черепичная технология снижает риски, связанные с образованием трещин под пайкой и повышает надежность солнечных батарей при наружной установке.

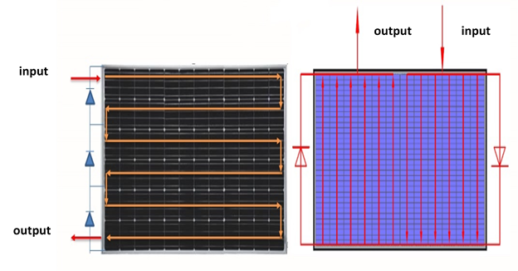

4) Еще одним преимуществом является то, что так называемые черепицы соединены параллельно. Так что, если в тень попадает только часть солнечной батареи, то только эти затененные фотоэлементы снижают мощность. Байпассный диод срабатывает, когда затенены четыре стринга фотоэлементов.

затенение черепичных солнечных батарей

Черепичные солнечные батареи одного из китайских лидеров TongWei Solar мощностью 345 Вт (60 фотоэлементов) и 410 Вт (72 фотоэлемента) уже можно приобрести и в Украине со склада компании Sunnik в Николаеве.

Specification of TH330PM5-60S Monocrystalline PERC shingled solar module…

Specification of TH400PM5-72S Monocrystalline_PERC shingled solar modul…
